Trigger Cycle Minuterie Retard Commutateur Circuit Conseil MOS Tube Module de Commande 12 24 V 828 Promotion

Trigger Cycle Timer Delay Switch Circuit Board MOS Tube Control Module 12 24V 828 Promotion
  • Vendeur fairy supermarket
  • Liste des Prix US $3.14piece
  • Prix de Vente US $2.67piece
  • Livraison Livraison Gratuite
  • Vous Sauvegardez US $0.47piece15% off
  • Évaluations 4.8 (29)

Détails de l'article

Nom de la marqueOOTDTY
ThéorieRelais de temps
Charge de contactBasse puissance
UsagePcb
Caractéristique de protectionAutre

Description du Produit

matériel: composants Électriques
couleur: Voir photos

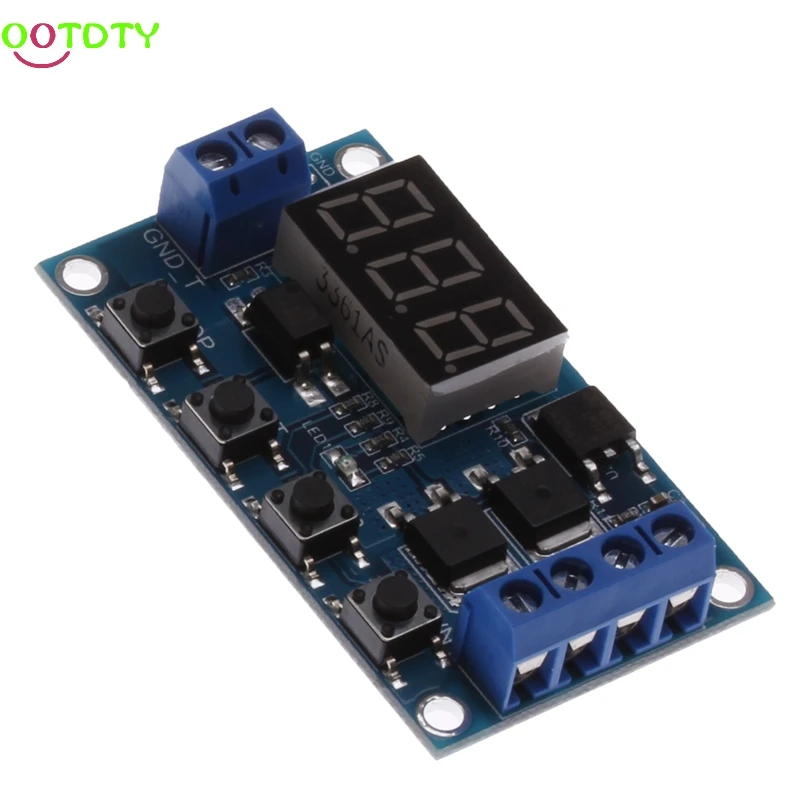

Trigger Cycle Minuterie Retard Commutateur Circuit Conseil MOS Tube Module de Commande 12 24 V
Trigger Cycle Minuterie Retard Interrupteur Circuit Board, double MOS tube contrôle conseil au lieu de le relais module 12 24 V
Description du produit
fréquentes haute-fréquence circuit à atteindre rapide commutateur-off nombre illimité de fois
deux-MOS actif parallèle sortie, la résistance plus faible, plus actuel, forte puissance
Module Faits Saillants
Interface est clair et simple, puissant, se rencontrent presque tous les besoins
il ya une touche d'arrêt fonction (touche D'ARRÊT), avec protection contre l'inversion de polarité, inversion de polarité ne pas brûler
augmenté mode veille est activé après, sans aucune opération dans les 5 minutes, éteindre le moniteur automatiquement
n'importe quelle touche pour activer
vous pouvez définir un autre OP, CL, LOP paramètres, qui sont indépendants les uns des autres, ont été conservés
réglage automatique power-down enregistrer les paramètres
mode de fonctionnement
P1 mode: le signal de déclenchement, le relais est tourné OP temps, et puis débranchez; dans le OP temps, comme suit
P1.1: Invalide signal est déclenché à nouveau
P1.2: Re-signal de synchronisation est déclenchée
P1.3: signal de Réinitialisation est déclenchée, le relais off, arrêter l'horloge
P-2: pour le signal de déclenchement, le relais après un congé CL, OP relais du temps de conduction, après le dépouillement est terminé, déconnexion relais
P3.1: Après le signal de déclenchement à la relais tourné OP temps, relais off CL temps, puis le cycle de fonctionnement, le intérieure boucle à nouveau à le signal, le relais off, arrêter l'horloge; cycles (LOP) peut être ensemble
P3.2: Après puissance sans signal déclencheur, le relais est tourné OP temps, relais off CL temps, cycle le fonctionnement; cycles (LOP) peut être ensemble
P-4: signal fonction de maintien si il ya un signal de déclenchement calendrier est dégagé, le relais reste sur; lorsque le signal disparaît, après la temporisation OP déconnexion relais; minuterie période, puis un signal, le timing est dégagé
source de déclenchement: DC 3.0 V-24 V haut niveau de déclenchement signal avec aucun terrain d'entente système à améliorer le système de \\ anti-brouillage peut également être auto-court-circuit commun sol
capacité de sortie: DC DC 5 V-à 36 V, 15A courant continu à température ambiante, puissance 400 W auxiliaire de refroidissement conditions, le courant maximum jusqu'à 30A
vie: Illimité interrupteur; température de Fonctionnement:-40-85 Celsius
avec optocoupleur isolement, renforcée anti-brouillage, qualité industrielle circuit conseils, ensemble les paramètres après une panne de courant mémoire pour toujours
prêter attention
Module est active sortie de charge, la sortie côté (côté charge) une tension égale à la borne d'entrée tension DC
\\ 'DC + \\ ' charge \\ ' + \\ «polarisation lui-même est en interne en court-circuit, mais \\ 'DC-\\ ' charge \\ '-\\ «dans le cadre de la pôles peut pas être en court-circuit,
autrement la charge ne peut pas être contrôlée sur et off, la charge est équivalent à Il a été de transport d'électricité
plage de temporisation
comment choisir le temps gamme
après avoir réglé les valeurs des paramètres dans le mode écran sélection par un court appuyez sur STOP bouton, sélectionner le temps gamme
XXX virgule bits, plage de temporisation: 1 seconde à 999 secondes
XX. X virgule dans dix, plage de temporisation: 0.1 secondes à 99.9 secondes
X.X.X. décimal pleine luminosité, plage de temporisation: 1 minute à 999 minutes
par exemple, vous voulez mettre en place OP est 3.2 secondes, puis déplacer la virgule point à dix, l'affichage numérique 03.2
paramètre Description: OP-temps, CL off temps, LOP cycles 1-999 fois, " --- " représente boucle infinie
ces paramètres sont indépendants les uns des autres, mais chaque de ces paramètres, comme le mode le plus répandu est fixé à P1.1 OP-temps est 5 secondes, l'utilisateur
veut passer à P1.2 mode, puis entrez P1.2 ensemble les paramètres, OP également Il sera 5 se
dans la principale interface affichage 000 appuyez sur le bouton SET affiche OPCL, LOP et le correspondant temps XXX
par exemple si le motif seulement OP mode P1.1, P1.2, P1.3 temps, puis appuyez sur le bouton SET affiche uniquement la OP et le correspondant temps
si le modèle a OP, CL, LOP mode pour exemple P3.1, P3.2 puis appuyez sur le bouton SET affiche OP et le correspondant temps, CL et le correspondant temps, LOP et le nombre correspondant de fois
après le réglage du mode paramètre dans l'interface principale par un court appuyez sur la touche SET pour facilement voir le mode actuel ensemble, très pratique
comment définir les paramètres
première, déterminer le mode de fonctionnement de la relais
selon le mode de la relais, dans l'interface principale (module de puissance, clignote le travail actuel mode (P1.1 mode par défaut), puis entrez les principales interface " longue appuyez sur le bouton SET pour 2 secondes après la libération " pour entrer dans le mode sélection interface, par un court appuyez sur HAUT, BAS pour sélectionner le mode que vous voulez à ensemble P1.1 ~ P-4
après avoir sélectionné le mode à être ensemble (par exemple, P3.2) Appuyez Sur la touche SET à compense les paramètres, puis les paramètres à être ensemble sur-temps clignote OP, CL off temps, LOP cycles " --- " stands pour illimité cycles à travers UP, VERS LE BAS à ajuster la valeur, un soutien à long presse (rapide augmenter ou diminuer) et presse (augmenter ou diminuer d'une unité); cadre le paramètre valeur par un court appuyez sur STOP bouton pour sélectionner la position du point décimal, sélectionner plage de temporisation (correspondant temps de 0.1 secondes à 999 minutes); court appuyez sur la touche sET à ensemble la prochaine paramètre de le mode actuel, le processus ci-dessus
après avoir réglé les paramètres de la mode sélectionné est bonne, appuyez longuement sur le bouton SET pendant 2 secondes après la libération, actuellement ensemble mode clignote, et puis retour à l'écran principal, définir les paramètres pour
la principale interface: Dans le relais ne pas affichage de l'état de travail " 000 " (pas de virgule), avec un point décimal sous relais état, clair
sélection du Mode écran: Longue appuyez sur SET pour entrer, après réglage est terminé, appuyez sur la touche SET à quitter et revenir à la principale interface
bouton D'ARRÊT fonction d'expansion
relais Activer le mode
SUR: intérieure OP-temps relais qui permet la conduction
OFF: Relais interdire conduction est toujours hors
dans l'interface principale, appuyez brièvement sur le bouton STOP pour basculer entre les SUR et OFF, l'état actuel il clignote, et puis retour à l'interface principale pour cette fonction est la fonction d'arrêt d'urgence, une clé déconnexion relais fermé
Mode veille
C-P mode Veille: cinq minutes sans aucune opération, l'affichage numérique s'éteint automatiquement, le fonctionnement normal de la programme
O-d mode normal: affichage numérique toujours sur
appuyez sur STOP bouton pour deux secondes après la libération, à commutateur C-P et O-d état, dans lequel l'état actuel de clignote et
puis retour à l'écran principal
taille: Voir l'image
quantité: 1 Pc
aucun emballage de détail
Note: En Raison de la différence entre différents moniteurs, l'image peut ne pas refléter la couleur réelle de l'article. merci!!
le forfait comprend:

1 Pc xTrigger Cycle Minuterie Retard Commutateur Circuit Conseil MOS Tube Module de Commande 12 24 V

\'
